“明宇GI對夾式真空蝶閥”參數說明
| 是否有現貨： |
是 |
材質： |
不鏽鋼 |
| 适用介質： |
空氣 |
壓力環境： |
常溫 |
| 流動方向： |
單向 |
驅動方式： |
手動 |
| 零部件及配件： |
閥杆 |
連接方式： |
對夾式蝶閥 |
| 工作溫度： |
常溫 |
工作壓力： |
低壓 |
| 密封形式： |
強制密封 |
密封面材質： |
軟密封 |
| 結構形式： |
中心密封 |
口徑： |
DN100 |
| 公稱通徑： |
DN50-DN300 |
安裝尺寸： |
100mm |
| 型号： |
GI |
規格： |
DN100 |
| 商标： |
明宇 |
包裝： |
木箱 |
| 産量： |
5000 |
“明宇GI對夾式真空蝶閥”詳細介紹
GI對夾式真空蝶閥
對夾式真空蝶閥産品概述：
??? 本廠生産的真空蝶閥有手動式、氣動式、電動式傳動等三種形式（手動真空式蝶閥有鴨嘴式手柄和杠杆式手柄，鴨嘴式真空蝶閥适用于小口徑；杠杆式真空蝶閥适用于中、大型口徑的管道），手動高真空蝶閥使用的介質爲純淨的空氣及不含顆粒粉末的非腐蝕性氣體，閥闆可承受0.3MPa的氣體壓力，不怕振動，可在任意位置安裝，閥杆不竄動。在真空抽氣系統中有調節及截斷氣流的作用。适用的工作介質爲空氣或非腐蝕性氣體。
對夾式真空蝶閥産品特點：
◎手動高真空蝶閥是一種結構簡單、重量輕、便于安裝、調節性能好；
◎手動高真空蝶閥啓閉方便迅速，低壓下可以實現良好的密封（密封面的材料一般采用氟橡膠、丁腈橡膠。）；
◎全開時閥座通導有效流通面積較大，流體阻力較小；
◎啓閉力矩小，由于轉軸兩側蝶閥闆受到介質的作用基本相等，而産生轉矩的方向相反，因而啓閉較省力。
部件材質：
| GI手動高真空蝶閥主體部件材質表 |
| 閥體 |
閥杆 |
閥蓋 |
密封件 |
| 碳鋼、不鏽鋼 |
碳鋼、不鏽鋼 |
碳鋼、不鏽鋼 |
丁腈橡膠 |
技術參數：
◎适用範圍：105～1.3×10-4Pa
◎閥門漏率：≤1.3×10-4Pa.L/S.
◎适用溫度：-25～+80℃（丁腈橡膠）、-30～+150℃（氟橡膠）?
性能測試：
閥門使用壽命可進行測試，由控制系統的操縱進行壽命試驗的自動作業，用真空計數器記錄閥門開和閉的磁束，手動高真空蝶閥可在真空狀态或大氣下進行，測試的頻率通徑爲32~160mmzuishao wei 3/min,DN200~800mm爲1~2次/min。

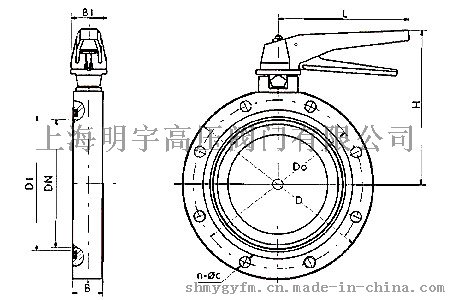

對夾式真空蝶閥結構圖及外形連接尺寸：
| GI手動高真空蝶閥外形尺寸（單位：mm） |
| 型号 |
通徑 |
D |
Do |
B |
H |
L |
n-?c |
| GI-25 |
25 |
70 |
55 |
22 |
72 |
82 |
4-?7 |
| GI-32 |
32 |
78 |
64 |
22 |
76 |
82 |
4-?7 |
| GI-40 |
40 |
85 |
70 |
22 |
90 |
90 |
4-?7 |
| GI-50 |
50 |
110 |
90 |
22 |
98 |
90 |
4-?9 |
| GI-65 |
65 |
125 |
105 |
26 |
130 |
135 |
4-?9 |
| GI-80 |
80 |
145 |
125 |
30 |
140 |
135 |
4-?9 |
| GI-100 |
100 |
170 |
145 |
30 |
153 |
135 |
4-?12 |
| GI-125 |
125 |
195 |
170 |
30 |
165 |
135 |
4-?12 |
| GI-150 |
150 |
220 |
195 |
35 |
179 |
165 |
8-?12 |
| GI-200 |
200 |
275 |
250 |
40 |
208 |
185 |
8-?12 |
| GI-250 |
250 |
330 |
300 |
45 |
234 |
300 |
8-?12 |
| GI-300 |
300 |
380 |
350 |
55 |
300 |
350 |
8-?14 |
| GI-400 |
400 |
500 |
465 |
60 |
340 |
500 |
8-?18 |
