“明宇GIQ氣動真空蝶閥”參數說明
| 是否有現貨： |
是 |
材質： |
不鏽鋼 |
| 适用介質： |
空氣 |
壓力環境： |
常溫 |
| 流動方向： |
單向 |
驅動方式： |
氣動 |
| 零部件及配件： |
定位器 |
連接方式： |
對夾式蝶閥 |
| 工作溫度： |
常溫 |
工作壓力： |
低壓 |
| 密封形式： |
強制密封 |
密封面材質： |
軟密封 |
| 結構形式： |
中心密封 |
口徑： |
DN100 |
| 公稱通徑： |
DN50-DN300 |
安裝尺寸： |
100mm |
| 型号： |
GIQ |
規格： |
DN100 |
| 商标： |
明宇 |
包裝： |
木箱 |
| 産量： |
2000 |
“明宇GIQ氣動真空蝶閥”詳細介紹
GIQ氣動真空蝶閥
氣動真空蝶閥産品介紹：
? ? ? ??氣動真空蝶閥的氣動執行器是以壓縮空氣爲動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啓閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分爲雙作用和單作用(彈簧複位)氣缸。可選配反饋信号裝置及電氣閥門定位器。适用的工作介質爲空氣和非腐蝕性氣體。
?
氣動真空蝶閥性能參數：
| 适用範圍(Pa) |
105～1.3x10-4 |
| 閥門漏率(Pa.L/S) |
≤1.3x10-4 |
| 介質溫度（℃） |
-25～+80(密封材料爲丁腈橡膠)
-30～+150(密封材料爲氟橡膠)? |
| 氣源壓力（MPa） |
0.4～0.6 |
| 法蘭标準 |
JB919 |
| 安裝位置 |
任意 |
| 控制電路 |
标準出廠：AC220V/50Hz開關型
特殊指定：AC110V；DC24V；DC12V等? |
| 信号反饋 |
智能型 |
| 氣缸可選 |
标準出廠：雙作用
特殊指定：單作用 |
氣動真空蝶閥主要材料：
? ? ? ? 閥體、閥蓋、閥杆：碳鋼或不鏽鋼
? ? ? ? 密封件：丁腈橡膠、氟橡膠。

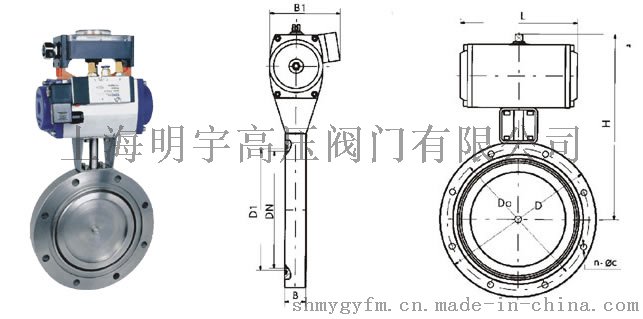

氣動真空蝶閥連接尺寸：
| 型号 |
通徑(DN) |
D |
Do |
B |
H |
L |
n-ΦC |
| GIQ-40 |
40 |
85 |
70 |
22 |
162 |
104 |
4-Φ7 |
| GIQ-50 |
50 |
110 |
90 |
22 |
175 |
104 |
4-Φ7 |
| GIQ-65 |
65 |
125 |
105 |
26 |
198 |
140 |
4-Φ9 |
| GIQ-80 |
80 |
145 |
125 |
30 |
208 |
140 |
4-Φ9 |
| GIQ-100 |
100 |
170 |
145 |
30 |
220 |
140 |
4-Φ12 |
| GIQ-150 |
150 |
220 |
195 |
35 |
272 |
164 |
8-Φ12 |
| GIQ-200 |
200 |
275 |
250 |
40 |
330 |
190 |
8-Φ12 |
| GIQ-250 |
250 |
330 |
300 |
45 |
335 |
190 |
8-Φ14 |
| GIQ-300 |
300 |
380 |
350 |
55 |
426 |
247 |
8-Φ14 |
| GIQ-400 |
400 |
500 |
465 |
60 |
520 |
308 |
8-Φ18 |
| GIQ-500 |
500 |
600 |
565 |
80 |
643 |
378 |
12-Φ18 |
| GIQ-600 |
600 |
710 |
670 |
100 |
760 |
524 |
12-Φ21 |
| GIQ-800 |
800 |
920 |
880 |
130 |
962 |
648 |
20-Φ21 |
?
氣動真空蝶閥産品介紹：
? ? ? ??氣動真空蝶閥的氣動執行器是以壓縮空氣爲動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啓閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分爲雙作用和單作用(彈簧複位)氣缸。可選配反饋信号裝置及電氣閥門定位器。适用的工作介質爲空氣和非腐蝕性氣體。
?
|
