“明宇GID電動真空蝶閥”參數說明
| 是否有現貨： |
是 |
零部件及配件： |
執行器 |
| 驅動方式： |
電動 |
流動方向： |
單向 |
| 适用介質： |
空氣 |
材質： |
不鏽鋼 |
| 連接方式： |
法蘭連接 |
通道： |
直通式 |
| 結構形式： |
固定球閥 |
類别： |
固定球球閥 |
| 品牌： |
明宇 |
公稱通徑： |
DN15-DN300 |
| 用途： |
真空管道 |
型号： |
GID |
| 規格： |
DN50 |
商标： |
明宇 |
| 包裝： |
木箱 |
産量： |
2000 |
“明宇GID電動真空蝶閥”詳細介紹

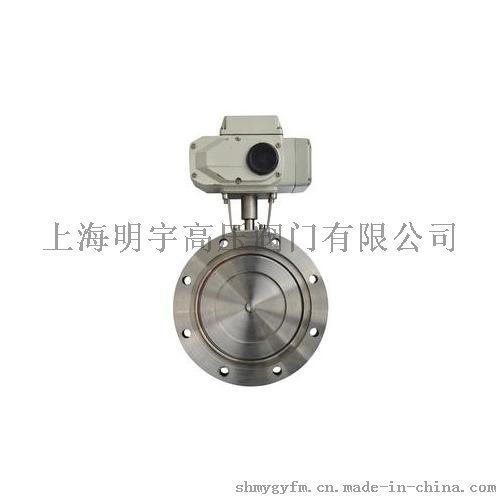

GID電動真空蝶閥
電動真空蝶閥産品概述：
??????“明宇”牌電動真空蝶閥是爲真空系統中接通或切斷管路的介質流而設計研發的。 該閥采用多回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信号，來實現閥門開、關或調節的控制。閥門的閥闆采用對夾結構，除了能用在真空狀态下，也能在低壓狀态下使用。并可以任意位置安裝。 适用于工作介質爲空氣和非腐蝕性氣體。
電動真空蝶閥産品性能：
| 适用範圍(Pa) |
2x105～1.3x10-5 |
| 閥門漏率(Pa.L/S) |
≤1.3x10-6 |
| 開閉時間(S) |
DN≤63?20；80≤DN≤200?30；?DN≥250?48 |
| 介質溫度（℃） |
-25～+80(密封材料爲丁腈橡膠)；-30～+150(密封材料爲氟橡膠) |
| 法蘭标準 |
GB/T6070 |
| 安裝位置 |
任意 |
| 控制電路 |
标準出廠：AC220V/50Hz開關型；特殊指定：AC380V；DC24V開關型4～20mA?DC |
| 信号反饋 |
标準出廠：帶無源觸點型；特殊指定：4～20mA?DC調節型 |

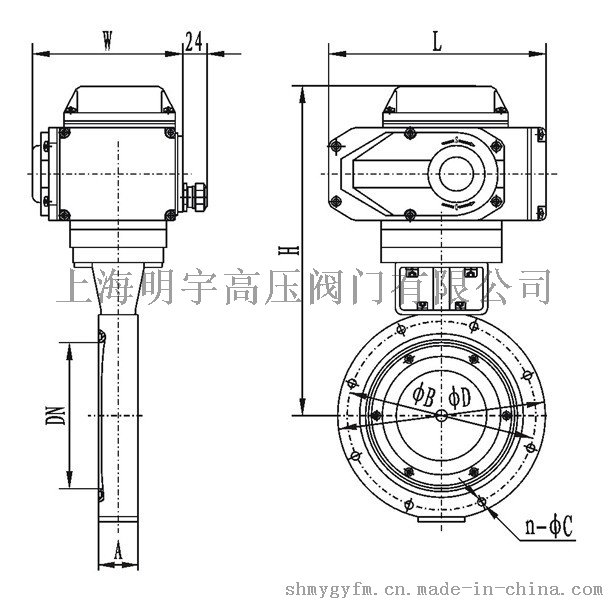

電動真空蝶閥産品尺寸圖??????單位：mm.
| 型号 |
通徑（DN） |
ФD |
ФB |
H |
A |
L |
W |
n-ФC |
| MY-GID |
50 |
110 |
90 |
218 |
26 |
160 |
113 |
4-Ф9 |
| 65 |
130 |
110 |
229 |
32 |
| 80 |
145 |
125 |
272 |
196 |
121 |
8-Ф9 |
| 100 |
164 |
145 |
282 |
8-Ф12 |
| 125 |
200 |
175 |
300 |
35 |
| 150 |
225 |
200 |
369 |
255 |
158 |
| 200 |
285 |
260 |
399 |
45 |
12-Ф11 |
| 250 |
335 |
310 |
427 |
50 |
| 300 |
425 |
395 |
471 |
55 |
12-Ф14 |
| 400 |
510 |
480 |
546 |
60 |
310 |
207 |
16-Ф14 |
電動真空蝶閥産品概述：
??????“明宇”牌電動真空蝶閥是爲真空系統中接通或切斷管路的介質流而設計研發的。 該閥采用多回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信号，來實現閥門開、關或調節的控制。閥門的閥闆采用對夾結構，除了能用在真空狀态下，也能在低壓狀态下使用。并可以任意位置安裝。 适用于工作介質爲空氣和非腐蝕性氣體。
?
|
