“上海GUQ氣動真空球閥”參數說明
| 是否有現貨： |
是 |
零部件及配件： |
定位器 |
| 驅動方式： |
氣動 |
流動方向： |
單向 |
| 适用介質： |
空氣 |
材質： |
不鏽鋼 |
| 連接方式： |
法蘭連接 |
通道： |
直通式 |
| 結構形式： |
固定球閥 |
類别： |
固定球球閥 |
| 品牌： |
明宇 |
公稱通徑： |
DN15-DN300 |
| 用途： |
真空管道 |
型号： |
GUQ |
| 規格： |
DN50 |
商标： |
明宇 |
| 包裝： |
木箱 |
産量： |
3000 |
“上海GUQ氣動真空球閥”詳細介紹
GUQ氣動真空球閥
氣動真空球閥産品介紹：
? ? ? ??氣動高真空球閥是适用于真空系統中接通或切斷管路中的介質流。此閥門以壓縮空氣爲動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啓閉運動。閥門爲三片式，靠球面密封，因而既能用在真空狀态下，也能在低壓狀态下使用，并可任意位置安裝。氣缸分爲雙作用和單作用(彈簧複位)，可選配反饋信号裝置及電氣閥門定位器。适用于帶酸、堿性的氣體或液體的介質流。
?
氣動真空球閥性能參數：
| 适用範圍(Pa) |
螺紋連接1.6x106～1.3x10-4
活套法蘭0.6x106～1.3x10-4 |
| 閥門漏率(Pa.L/S) |
≤1.3x10-4 |
| 氣源壓力(MPa) |
0.4~0.6 |
| 介質溫度(℃) |
-30～+150
-30～+240(PPL密封) |
| 法蘭标準 |
/；GB6070 |
| 安裝位置 |
任意 |
| 控制電路 |
标準出廠：開關型
特殊出廠：調節型 |
| 信号反饋 |
智能型 |
氣動真空球閥主要材料：
? ? ? ? 閥體、閥蓋、閥杆：不鏽鋼
? ? ? ? 密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。
?

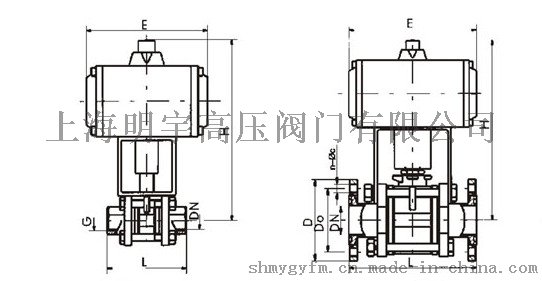

螺紋連接尺寸：
| 型号 |
通徑(DN) |
G |
H |
E |
L |
| GUQ-10G |
10 |
3/8" |
130 |
104 |
68 |
| GUQ-16G |
16 |
1/2" |
130 |
104 |
72 |
| GUQ-25G |
25 |
1" |
141 |
140 |
90 |
| GUQ-32G |
32 |
1-1/4" |
150 |
140 |
112 |
| GUQ-40G |
40 |
1-1/2" |
175 |
140 |
120 |
| GUQ-50G |
50 |
2" |
200 |
164 |
145 |
| GUQ-63G |
63 |
2-1/2" |
245 |
164 |
185 |
| GUQ-80G |
80 |
3" |
351 |
190 |
210 |
| GUQ-100G |
100 |
4" |
370 |
190 |
268 |
活套連接尺寸：
| 型号 |
通徑(DN) |
D |
Do |
H |
E |
L |
n-ΦC |
| GUQ-10F |
10 |
55 |
40 |
130 |
105 |
94 |
4-Φ6.6 |
| GUQ-16F |
16 |
60 |
45 |
141 |
130 |
104 |
4-Φ6.6 |
| GUQ-25F |
25 |
70 |
55 |
141 |
165 |
114 |
4-Φ6.6 |
| GUQ-32F |
32 |
90 |
70 |
150 |
165 |
140 |
4-Φ9 |
| GUQ-40F |
40 |
100 |
80 |
175 |
190 |
160 |
4-Φ9 |
| GUQ-50F |
50 |
110 |
90 |
200 |
190 |
170 |
4-Φ9 |
| GUQ-63F |
63 |
130 |
110 |
245 |
250 |
195 |
4-Φ9 |
| GUQ-80F |
80 |
145 |
125 |
351 |
250 |
203 |
8-Φ9 |
| GUQ-100F |
100 |
165 |
145 |
370 |
280 |
280 |
8-Φ9 |
| GUQ-150F |
150 |
225 |
200 |
434 |
368 |
362 |
8-Φ11 |
| GUQ-200F |
200 |
285 |
260 |
490 |
410 |
400 |
12-Φ11 |
?
