“上海GU活套式真空球閥”參數說明
| 是否有現貨： |
是 |
零部件及配件： |
閥杆 |
| 驅動方式： |
手動 |
流動方向： |
單向 |
| 适用介質： |
空氣 |
材質： |
不鏽鋼 |
| 連接方式： |
法蘭連接 |
通道： |
直通式 |
| 結構形式： |
固定球閥 |
類别： |
固定球球閥 |
| 品牌： |
明宇 |
公稱通徑： |
DN15-DN300 |
| 用途： |
真空管道 |
型号： |
GU |
| 規格： |
DN50 |
商标： |
明宇 |
| 包裝： |
木箱 |
産量： |
8000 |
“上海GU活套式真空球閥”詳細介紹

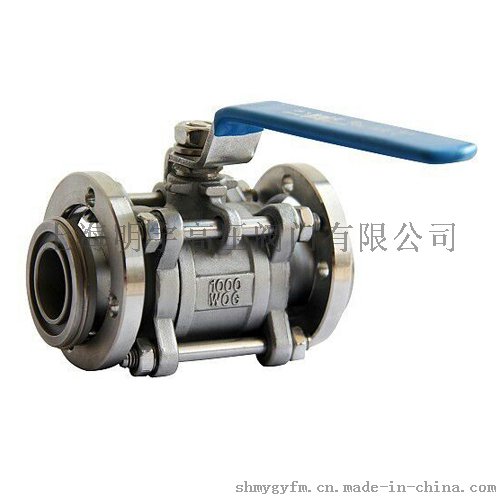

GU活套式真空球閥
活套式真空球閥産品介紹：
? ? GU型活套法蘭真空球閥是适用于真空系統中接通或切斷管路中的介質流。該閥爲直通式手動球閥，靠球面密封，因而既能用在真空狀态下，也能在低壓狀态下使用，并可任意位置安裝。适用的工作介質爲帶酸、堿性的氣體或液體。
?
活套式真空球閥産品參數：
| 适用範圍(Pa) |
快卸法蘭0.1x106～1.3x10-4
活套法蘭0.6x105～1.3x10-4 |
| 閥門漏率(Pa.L/S) |
≤1.3x10-4 |
| 介質溫度（℃） |
-30～+150
? ? ? ? ?-30～+240（PPL密封） |
| 安裝位置 |
任意 |
| 法蘭标準 |
GB4982；GB/T6070 |
活套式真空球閥産品性能：
| 驅動方式 |
手動;氣動;電動 |
| 閥門漏率(Pa.L/S) |
≤1.3x10-4 |
| 介質溫度(℃) |
聚四氟乙烯：-25～+150
PPL：-30～+240 |
| 安裝位置 |
任意 |
| 主要材料 |
标準不鏽鋼 |
(圖一)螺紋連接
| 型号 |
通徑(DN) |
G |
H |
E |
L |
連接 |
| GU-10G |
10 |
3/8‘’ |
52 |
105 |
68 |
G |
| GU-16G |
16 |
1/2' |
64 |
130 |
72 |
G |
| GU-25G |
25 |
1' |
83 |
165 |
90 |
G |
| GU-32G |
32 |
1-1/4' |
89 |
165 |
112 |
G |
| GU-40G |
40 |
1-1/2' |
100 |
190 |
120 |
G |
| GU-50G |
50 |
2' |
125 |
190 |
145 |
G |

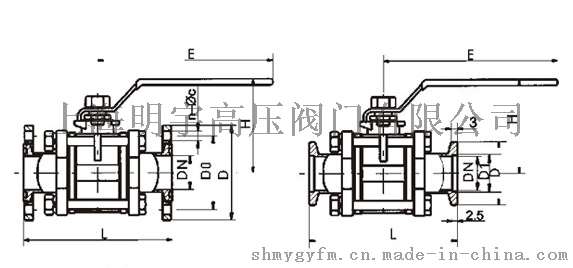

(圖二)活套法蘭
| 型号 |
通徑(DN) |
D |
Do |
H |
E |
L |
n-ΦC |
| GU-10F |
10 |
55 |
40 |
52 |
105 |
94 |
4-Φ6.6 |
| GU-16F |
16 |
60 |
45 |
64 |
130 |
104 |
4-Φ6.6 |
| GU-25F |
25 |
70 |
55 |
83 |
165 |
114 |
4-Φ6.6 |
| GU-32F |
32 |
90 |
70 |
89 |
165 |
140 |
4-Φ9 |
| GU-40F |
40 |
100 |
80 |
100 |
190 |
160 |
4-Φ9 |
| GU-50F |
50 |
110 |
90 |
125 |
190 |
170 |
4-Φ9 |
| GU-63F |
63 |
130 |
110 |
150 |
250 |
195 |
4-Φ9 |
| GU-80F |
80 |
145 |
125 |
161 |
250 |
203 |
8-Φ9 |
| GU-100F |
100 |
165 |
145 |
180 |
280 |
280 |
8-Φ9 |
(圖三)快卸法蘭
| 型号 |
通徑(DN) |
D |
D1 |
H |
E |
L |
| GU-10KF |
10 |
30 |
12.2 |
52 |
105 |
94 |
| GU-16KF |
16 |
30 |
17.2 |
64 |
130 |
104 |
| GU-25KF |
25 |
40 |
26.2 |
89 |
164 |
140 |
| GU-40KF |
40 |
55 |
34.2 |
100 |
190 |
160 |
| GU-50KF |
50 |
75 |
52.2 |
125 |
190 |
170 |
(圖四)焊式連接
| 型号 |
通徑(DN) |
D |
H |
E |
L |
連接 |
| GU-10H |
10 |
17.5 |
52 |
105 |
94 |
H |
| GU-16H |
16 |
22.7 |
64 |
130 |
104 |
H |
| GU-25H |
25 |
33.5 |
83 |
165 |
114 |
H |
| GU-40H |
40 |
45.8 |
<> |
