是否有現貨：	是	材質：	不鏽鋼
連接形式：	法蘭	适用介質：	空氣、水、酸、堿等
壓力環境：	常壓	工作溫度：	常溫
流動方向：	單向	零部件及配件：	手輪
類型(通道位置)：	直通式	驅動方式：	手動
結構形式：	直通式	品牌：	明宇
型号：	GM	規格：	DN50
商标：	明宇	包裝：	木箱
産量：	3000

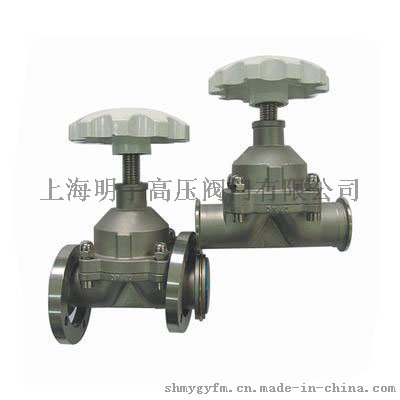

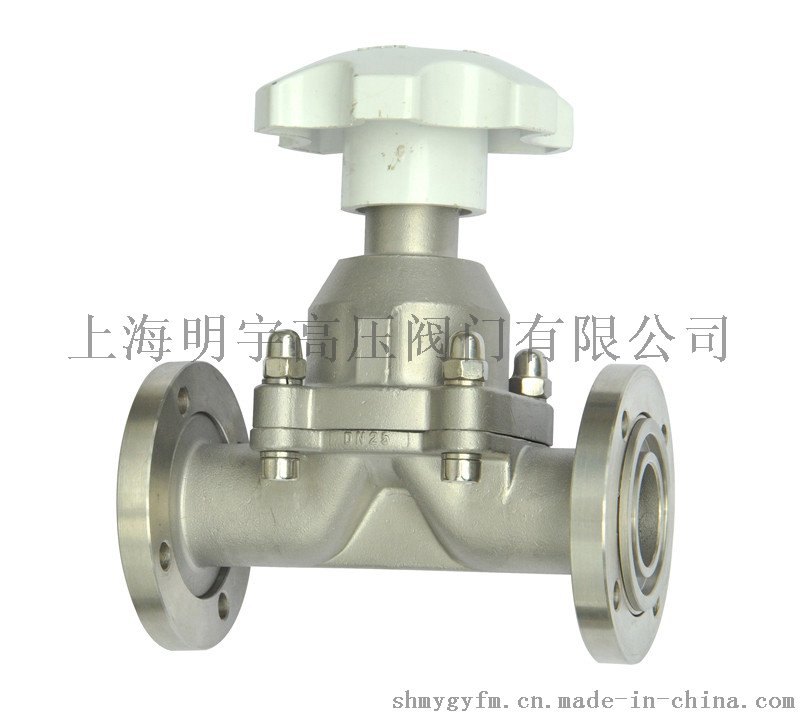

GM不鏽鋼真空隔膜閥

不鏽鋼真空隔膜閥産品介紹：
? ? ? ??GM不鏽鋼真空隔膜閥用于接通或切斷真空（壓力）系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。真空隔膜閥是利用閥杆帶動橡膠密封片螺杆傳動上下運動，氣動截止接通真空系統。具有關閉力矩小，壽命長等優點。連接形式有活套法蘭連接，快卸法蘭連接，焊接式連接（即兩端焊接），一焊一插管連接（即一端焊接，另一端插入）。适用的工作介質爲空氣、水、酸、堿。
?

不鏽鋼真空隔膜閥性能參數：

閥門漏率(Pa.L/S)	≤1.3x10-4
介質溫度（℃）	?-25～+80(密封材料爲丁腈橡膠) -30～+150(密封材料爲氟橡膠)
安裝位置	任意
活套法蘭	0.6×106～1.3×10-4
快卸法蘭	1.6×106～1.3×10-4

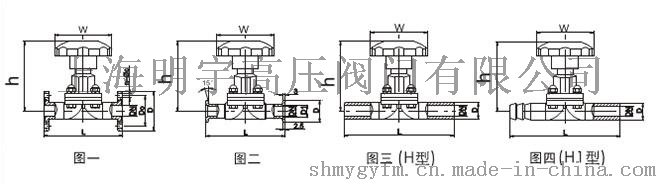

不鏽鋼真空隔膜閥連接尺寸：

? ? ? ? ? ? ? ?

圖一(活套法蘭)：

型号	通徑(DN)	D	Do	W	H/H1	L	n-ΦC	法蘭标準
GM-10	10	55	40	65	89/99	75	4-Φ6.6	GB6070 ??
GM-25	25	70	55	80	110/123	120	4-Φ6.6
GM-40	40	100	80	120	139/159	150	4-Φ9
GM-50	50	110	90	120	159/186	180	4-Φ9

圖二(快卸法蘭)：

型号	通徑(DN)	D	Do	W	H/H1	L	法蘭标準
GM-10KF	10	30	12.2	65	89/99	75	GB4892
GM-25KF	25	40	26.2	80	110/123	120
GM-40KF	40	55	41.2	120	139/159	150
GM-50KF	50	75	52.2	120	159/186	180

圖三(焊式連接)：

型号	通徑(DN)	D	W	H/H1	L
GM-10-H	10	17	65	89/99	75
GM-25H	25	32	80	110/123	120
GM-40H	40	45	120	139/159	150
GM-50H	50	57	120	159/186	180

圖四(II型連接)：

型号	通徑(DN)	D	W	H/H1	L
GM-10-(II)	10	17	65	89/99	75
GM-25(II)	25	32	80	110/123	120
GM-40(II)	40	45	120	139/159	150
GM-50(II)	50	57	120	159/186	180

?

不鏽鋼真空隔膜閥産品介紹：
? ? ? ??GM真空隔膜閥用于接通或切斷真空（壓力）系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。真空隔膜閥是利用閥杆帶動橡膠密封片螺杆傳動上下運動，氣動截止接通真空系統。具有關閉力矩小，壽命長等優點。連接形式有活套法蘭連接，快卸法蘭連接，焊接式連接（即兩端焊接），一焊一插管連接（即一端焊接，另一端插入）。适用的工作介質爲空氣、水、酸、堿。

?
